eManual
ZR15980.
Lis Kistler 60kN
Externí snímač síly
1. Předmluva a bezpečnostní upozornění
Tento návod spoléhá na znalosti z návodu: „Návod k obsluze lis Kistler 60kN.pdf“ nebo Návod k obsluze lis Kistler 60kN
Lisovací jednotka Kistler je schopna vyvinout větší sílu, než na kterou je externí čidlo dimenzované.
Je tedy nutné při použití externího čidlo být opatrný a nepřekročit maximální sílu 10kN!
Větší síla může mít za následek nevratné poškození snímače.
Při používání si obzvlášť ohlídejte, zda máte nastavený správný program, zda je nastaven dle tohoto návodu a zda nehrozí kolize.
Dále je nutné dávat pozor na kabel vedoucí ke snímači, aby se při lisování nepoškodil.
2. Montáž a připojení snímače
Elektrické připojení a odpojení sníma če provádějte, když je zařízení vypnuté.
1. Přišroubujte měřící patronu k hlavici
2. Připojte zelený kabel ke snímači
3. Připojte zelený kabel do jednotky Kistler na konektor pro piezo snímač
4. Veškeré krytky konektorů uchovejte a po skončení a odpojení snímače je vraťte na původní místo
3. Nastavení na nový snímač
Nastavení se provádí vždy pouze jen pro konkrétní program. Proto v žádným případě neměňte obecné nastavení kanálu Y.
Vytvoření a nastavení programu provedete dle „Návod k obsluze lis Kistler 60kN.pdf“ nebo Návod k obsluze lis Kistler 60kN
Jednotlivé kroky jsou zde proto pouze řečeny zjednodušeně.
1. Vytvořte nový program
2. V editaci programu se přepněte na záložku „Advanced Settings“
3. Na záložce „Addvanced Settings“ otevřete „Channel-Y“
4. Na záložce „General“ zrušte volbu „Use Settings from GLOBAL SETUP“
-
Tím zrušíte převzetí globálního nastavení
5. Na záložce „Sensor“ zvolte „Sensor Type“ na „Piezo“
6. Na záložce „Range & Scaling“ nastavte
a. Jednotky „Unit“ na „N“
b. „Decimal Places“ na 0 (iiiiiii.)
c. požadovaný rozsah „Used Range“ dle kalibračního listu měřidla a k němu správnou „Sensitivity“
-
hodnoty z kalibračního listu jsou též natištěny na krabičce
7. Na záložce „Extras“ nechte dle obrázku
8. Na záložce „Extended Sensor“ nastavte „Sensor Type“ na „None“

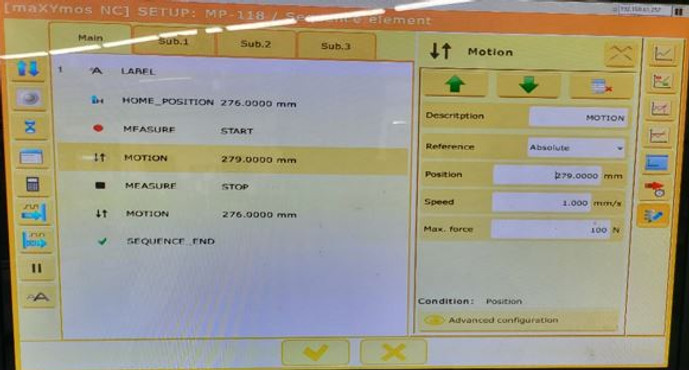

9. Po uložení se veškeré nastavení programu bude provádět v navoleném rozsahu externího snímače (v tomto případě max. force 100N)
10. Po přepnutí programu na tento, ne jen automatický režim , ale i jog režim bude využívat externí snímač s nastaveným rozsahem (v tomto případě max. force 100N)
Pozor! Nezapomeňte na přepnout na správný program.
